Inventor:  Guillermo Vera

Invento:

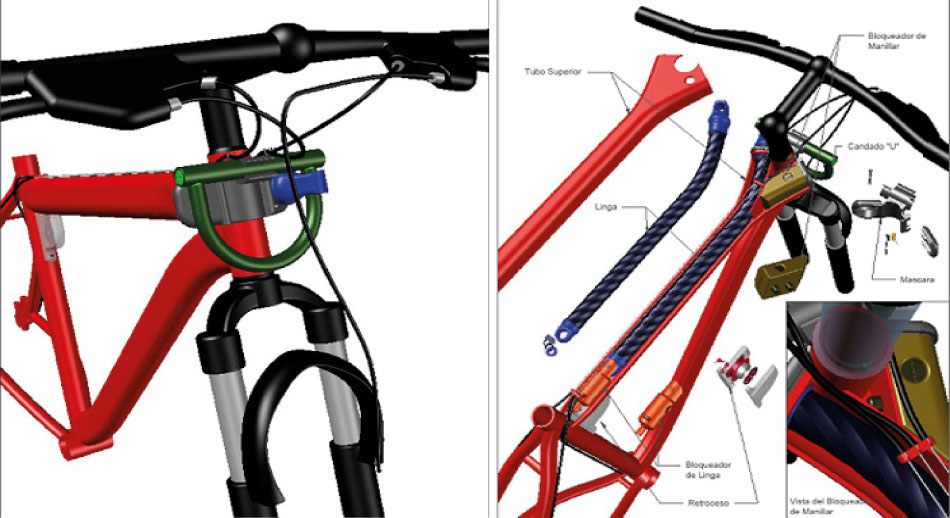

La presente invención describe un dispositivo antirrobo y de bloqueo de bicicletas en que éste se dispone esencialmente en el mismo cuadro de la bicicleta, incluyendo una eslinga y «U» de fijación retráctiles y mecanismos de bloqueo del eje de dirección del manillar.

La presente invención consiste en un dispositivo antirrobo de bicicletas, del tipo de los que insertan parte de los mismos en los tubos del cuadro de la bicicleta, que está formado por un travesaño o eje transversal del cuadro de la bicicleta que termina en una «Y» que rodea al eje de dirección del manillar de la bicicleta.

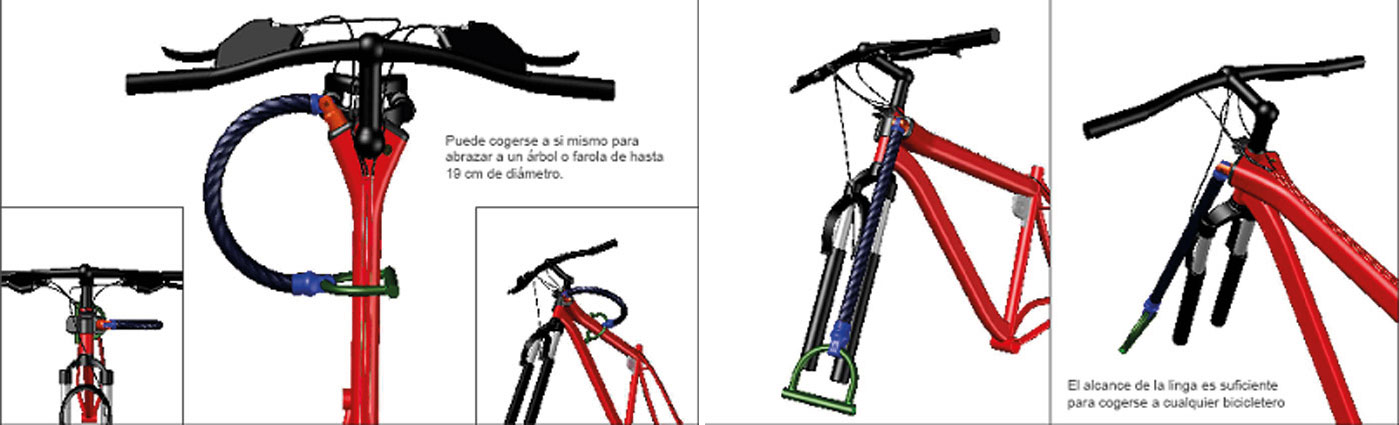

Una caja incorpora de forma elástica un cable enrollado al que se vincula una eslinga que en su extremo dispone de un mecanismo de fijación, tal como una «U» con cerrojo. Cable y eslinga discurren por el interior de dicho eje en «Y», saliendo por uno de sus dos orificios extremos donde fijado al eje de dirección se encuentra la «U» de fijación.

sistema antirrobo bicicleta

En el otro orificio o salida de dicha «Y» del eje transversal del cuadro se dispone un mecanismo de bloqueo del eje de dirección de la bicicleta.

Finalmente, los extremos de dicha «Y» que envuelven el eje de dirección descrito se cierran con una tapa que envuelve la parte frontal de dicho eje de dirección y que incorpora medios de soporte de dicha «U» de fijación. De modo que cuando la bicicleta está en movimiento, el conjunto del dispositivo de la presente invención está oculto en el cuadro de la bicicleta o fijado en los medios de soporte de la tapa descrita.
