La presente invención corresponde a un limpia rulo del tipo de los utilizados en el pintado y revestimiento de superficies, cuya evidente finalidad estriba en facilitar la limpieza de los rulos o rodillos destinados para realizar a partir de los mismos el revestimiento superficial de paredes, muros y fachadas, realizándose posteriormente a partir del limpia rulo propiamente dicho, la retirada de los restos de pintura que puedan quedar incorporados sobre la estructura del rulo o rodillo.

En la actualidad existen distintos tipos de rulos o rodillos para pintar, todos ellos configurados a partir de cuerpos cilíndricos que presentan un revestimiento perimetral fabricado a partir de láminas textiles en general.

Los rulos o rodillos disponen de una pronunciación lateral que por uno de sus extremos actúa como eje y por el opuesto incorpora una pronunciación emergente en la que se sitúa el mango o asidero que facilita la movilización del rulo sobre la superficie a revestir.

De forma general para la limpieza de los rulos o rodillos se efectúa su incorporación en el interior de un recipiente, y con la colaboración de agua en el caso de que se trate de una pintura «al agua», o bien con la colaboración de un disolvente o material afín, se logra eliminar paulatinamente el revestimiento existente sobre la zona textil que recubre el cuerpo normalmente fabricado en material plástico o goma constitutivo del rulo o rodillo.

Sin embargo, no existe en la actualidad una invención que permita de forma simplificada la retirada de la pintura sobre la superficie del rodillo de forma totalmente automática, sin que exista necesidad alguna de que el usuario tenga que mancharse las manos para realizar la limpieza solicitada.

El limpia rulo que la invención propone, se configura como una cápsula de plástico transparente compuesta de dos piezas, una constitutiva de la cápsula propiamente dicha y la otra una base sobre la cual se asienta y encaja dicha cápsula, consiguiendo que el recubrimiento de pintura existente sobre la superficie perimetral del rulo o rodillo quede totalmente eliminado.

De forma más concreta, el limpia rulo, está constituido a partir de una cápsula fabricada en material plástico transparente compuesta de dos piezas, constituyendo una de ellas la cápsula propiamente dicha, mientras que la otra se utiliza como base sobre la cual se asienta y encaja la citada cápsula mencionada anteriormente.

La cápsula dispone de una ranura destinada para permitir la evacuación al exterior del extremo del mango, cerrándose la misma sobre el mango del rulo propiamente dicho que sobresale al exterior, y cuenta al mismo tiempo con un agujero donde va incorporado un pequeño tubo con una bola giratoria en la intersección del tubo con el agujero.

En la base existe un soporte colocado verticalmente donde se sujeta el mango del rulo, así como dos clips de ajuste donde se asienta y sujeta el mango, y seis agujeros a través de los cuales sale el agua.

El rulo se coloca sobre la base de forma vertical, introduciendo el mango en los clips de ajuste y en el soporte de ajuste, para posteriormente colocarse la cápsula encajando la ranura sobre el mango, quedando el rulo rígido, introduciéndose agua por el tubo a través de una manguera, y actuando la bola giratoria, permitiendo dirigir el agua, haciendo que el rulo también gire sobre su eje, consiguiendo que el agua limpie el rulo, y a través de los seis agujeros de desagüe, el agua vaya saliendo al exterior junto con la pintura extraída.

Para complementar la descripción que se está realizando y con objeto de ayudar a una mejor comprensión de las características de la invención, se adjuntan unas figuras con una serie de explicaciones para facilitar la comprensión.

Limpia rulos para el limpiado de superficies

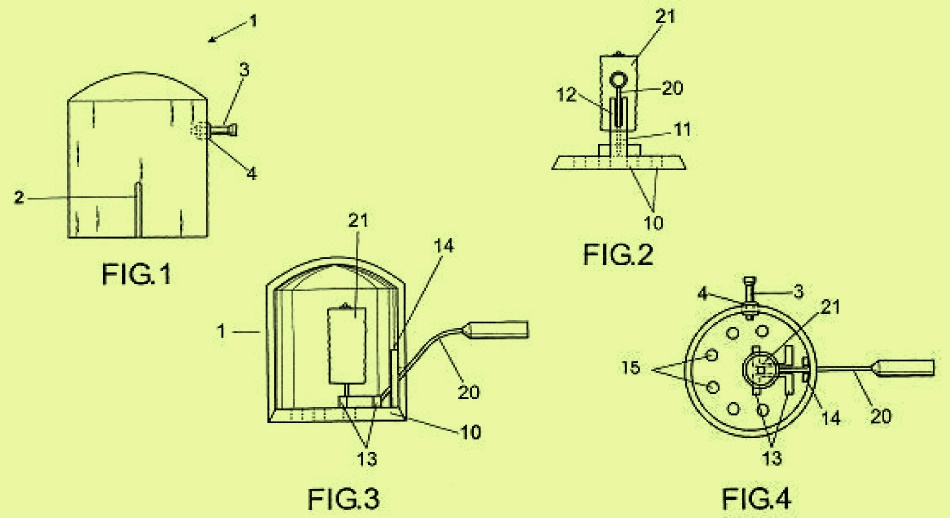

A la vista estas figuras, puede observarse como el limpia rulo, está constituido a partir de una pieza constitutiva de la cápsula (1), que dispone de una ranura (2) y un tubo (3) provisto de la bola giratoria o cuerpo esférico (4).

Siguiendo la figura 2, se observa como la base (10) incorpora un soporte (11) para el mango (20) del rulo (21), pudiéndose observar como el rulo (21) queda encajado en una abertura (12) que adopta la forma de una «U».

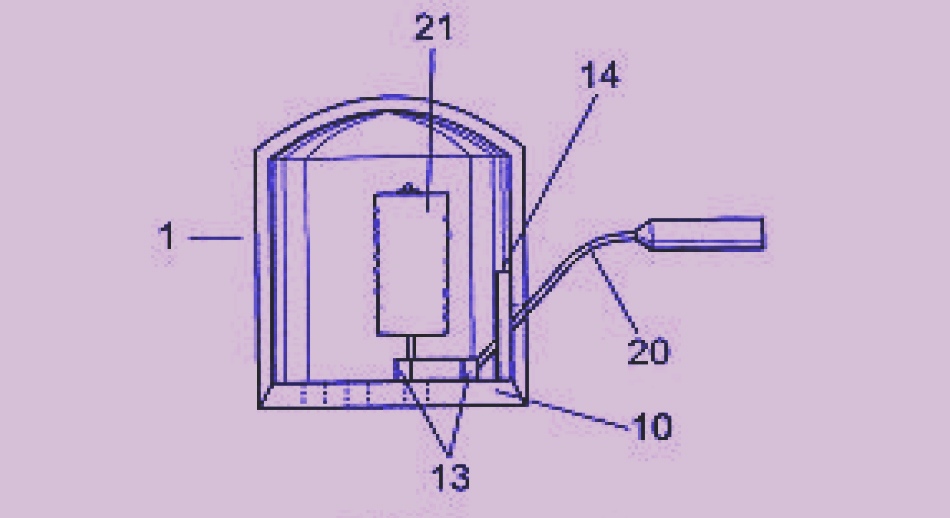

Siguiendo la figura 3, pude contemplar-se como el rulo (21) con su mango (20), una vez que se ha colocado sobre la base (10), queda insertado en los clips de ajuste (13) y el soporte (14), habiéndose situado la cápsula (1) sobre la base (10), y se ha encajado la ranura (2) sobre el mango (20).

Por último, en la figura 4, se observa la existencia de los seis agujeros de desagüe (15), el mango (20) sobre los clips de ajuste (13) y el soporte para mango, observándose el tubo (3) con su bola giratoria o esfera (4), realizándose la introducción del agua a través del tubo (3).
