Sistema de generación eléctrica por el calor residual del humo de escape

Detalles: Categoría: GRUPO H - Electricidad; Visitas: 256

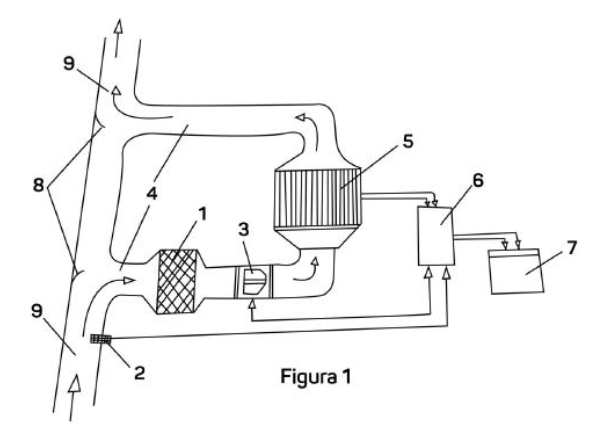

Descripción: 1. Sistema de generación eléctrica por el calor residual del humo de escape, caracterizado esencialmente, porque está formado por un filtro (1), un sensor de temperatura (2), un ventilador (3), un circuito cerrado, (4), retornos antipasivos (8), un acumulador (5) de calor, un módulo electrónico (6), y una batería eléctrica (7). 2. Sistema de generación eléctrica por el calor residual del humo de escape, según reivindicación 1 caracterizado esencialmente en que el acumulador (5) de calor dispone de los componentes electrónicos para convertir el calor residual del humo en señales eléctricas con las que el módulo (6) electrónico de control carga la batería (7) eléctrica. 3. Sistema de generación eléctrica por el calor residual del humo de salida, según reivindicaciones 1 y 2, caracterizado esencialmente, porque el módulo electrónico (6) pone en marcha el ventilador (3) por señal del sensor (2) de temperatura del humo en la chimenea (9). 4. Sistema de generación eléctrica por el calor residual del humo de salida, según reivindicaciones anteriores, caracterizado esencialmente, porque incorpora retornos antipasivos (8) de humo. Gráficos:
