Turbina de discos lenticulares

Detalles: Categoría: GRUPO F - Mecánica, iluminación, calefacción, armamento, voladura; Visitas: 216

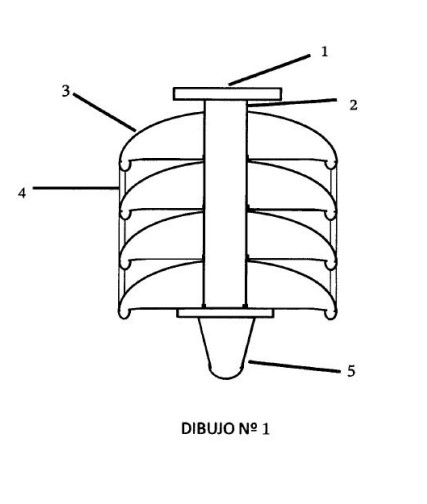

Descripción: La invención se refiere a una turbina tal como una turbina de reacción que puede funcionar con un fluido líquido o gaseoso. El rodete de la turbina está provisto de los siguientes elementos el eje (2), que funciona normalmente en posición vertical, estando instalada en la parte superior una brida de acoplamiento (1) y en la parte inferior un cubo (5) o brida de apoyo del cubo al menos un disco (3), que tiene una sección transversal de tipo convexo-planar-lens, y que tiene en su parte superior tres álabes (6) que forman ángulos de 120 DEG y están acoplados al eje (2) mediante una chaveta y perfiles aerodinámicos (4), estando los discos reforzados en su periferia por dos perfiles aerodinámicos, separados por un ángulo de 180 DEG . La fórmula de cálculo: Preal = 1/2 [eta]t [rho] n S V3 Preal = potencia útil [eta]t = rendimiento total n = número de discos S = superficie barrida V = velocidad del fluido. Gráficos:
