Equipo de ventilación con iluminación les y tomas de corriente incorporados.

Detalles: Categoría: GRUPO B- Técnicas industriales diversas; transportes; Visitas: 285

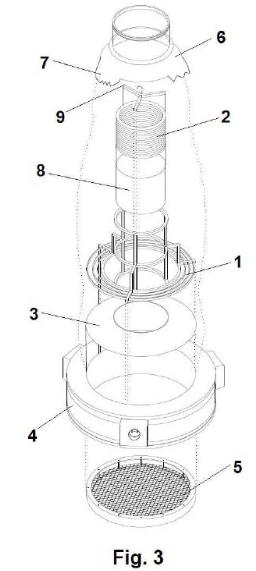

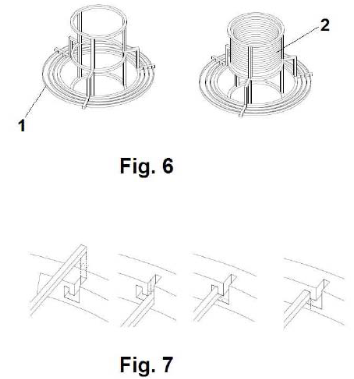

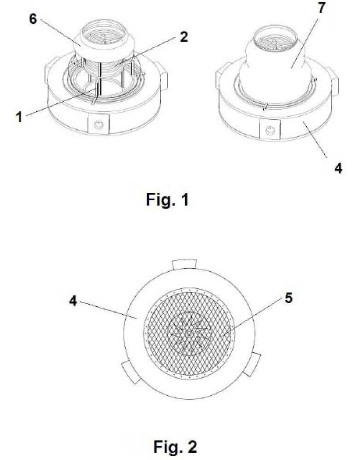

Descripción: 1. Equipo de ventilación con iluminación led y tomas de corriente incorporadas, del tipo accionado mediante un dispositivo de extracción de aire con circulación forzada en conexión con una cámara de aire ventilada con salida de tiro natural, o en conexión directa con el exterior mediante conducto chimenea, caracterizado por estar constituido a partir de un cuerpo estructural (1) de polipropileno formado por un cilindro circular de dos aros y tres perfiles verticales, con percha de anclaje superior (9), y un ala de aros concéntricos de mayor diámetro interior sobre la que se inserta el cilindro mediante un mecanismo de giro de tres pines en dos ranuras practicadas en los aros a tal efecto, que lleva acoplado un extractor helicoidal (2) de base circular, en el interior del cilindro, una placa reflectora (3), debajo del ala de aros concéntricos, un carril electrificado (4) también de polipropileno con varias tomas, que rodea el ala de aros y la placa reflectora, una malla de leds (5) de bajo consumo por debajo de la embocadura del carril electrificado perimetral, como superficie de seguridad, y un anillo (6) de material plástico alrededor de la percha de anclaje, del que se desprende una tela envolvente (7) que cubre la estructura y el extractor. 2. Equipo de ventilación con iluminación led y tomas de corriente incorporadas, según reivindicación 1, caracterizado en que el extractor helicoidal (2) de base circular consta de un motor eléctrico, paletas giratorias, y un conducto flexible de aluminio (8) para la expulsión del aire a la cámara ventilada. 3. Equipo de ventilación con iluminación led y tomas de corriente incorporadas, según la reivindicación primera, caracterizado en que el carril electrificado (4) perimetral dispone de tres tomas de corriente, dos polos y toma de tierra. 4. Equipo de ventilación con iluminación led y tomas de corriente incorporadas, según reivindicación primera, caracterizado en que la malla led de bajo consumo (5) está constituida por una rejilla metálica circular con diodos o lámparas microled en los puntos de inserción, que crea una superficie de seguridad ante el extractor. Gráficos:
