Inventor: Clemente Raya
Clemente ha realizado un invento que se refiere a un dispositivo acoplable a las mamparas de los platos de ducha existentes con el objeto de lograr un cierre hermético y poder utilizar el plato de ducha como bañera.
El invento es aplicable a los casos en los que se dispone de un plato de ducha de planta rectangular en la que existe una mampara que cubre aproximadamente los dos tercios de la longitud total del plato, dejando un acceso libre cuya anchura es de un tercio de dicha longitud.
El objetivo de la invención es cerrar el hueco de accesos existente por medio de un panel de cristal, o de cualquier otro material rígido que cuente con una altura de 50-60 cm
El invento cuenta con dos modos de realización:
- El primero es tipo ventana de las que cuentan con elementos que garantizan el cierre hermético, con la particularidad de que se elimina el perfil superior del marco para que no impida el libre acceso al plato de la ducha/bañera.
Se conserva un pequeño tramo de dicho perfil superior del marco donde encajan los elementos verticales móviles de cierre de la ventana.
También se dispone de la ventana de la invención para su apertura hacia adentro, en algunos casos, existen muebles o sanitarios que impiden su apertura.
- El segundo modo de realización compren de un panel deslizante, especialmente diseñado para que, en una posición, quede adyacente a la mampara existente, permitiendo el libre acceso al plato de ducha y en posición de cierre, garantice que este sea hermético para ser usado como bañera.tes independientes.
¿Para qué sirve esta invención?
El dispositivo de cierre de la mampara de un plato de ducha para su utilización como bañera, consiste en un dispositivo acoplable a las mamparas de los platos de ducha existentes con el objeto de lograr un cierre hermético y poder utilizar el plato de ducha como bañera.

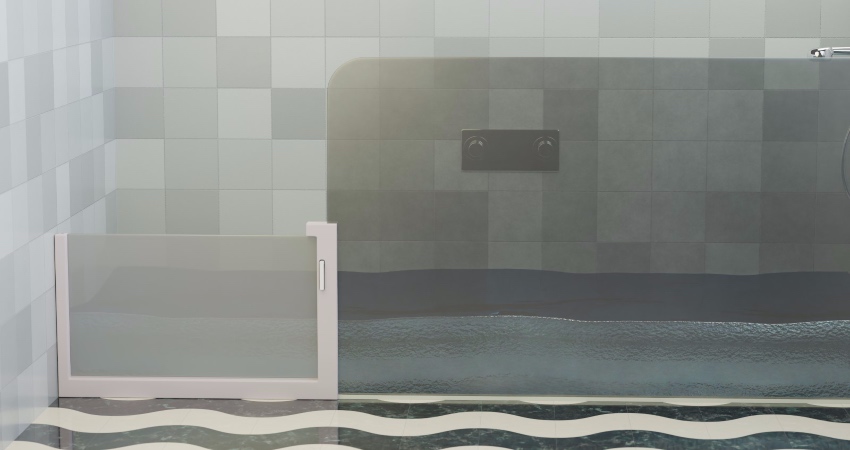

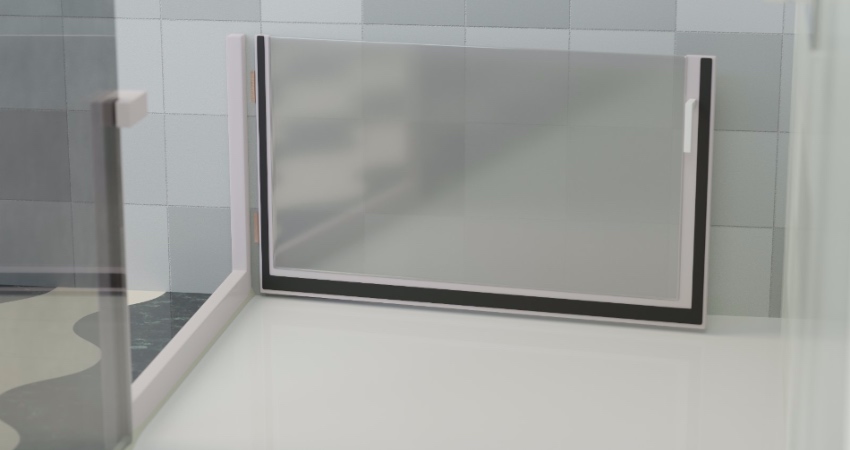

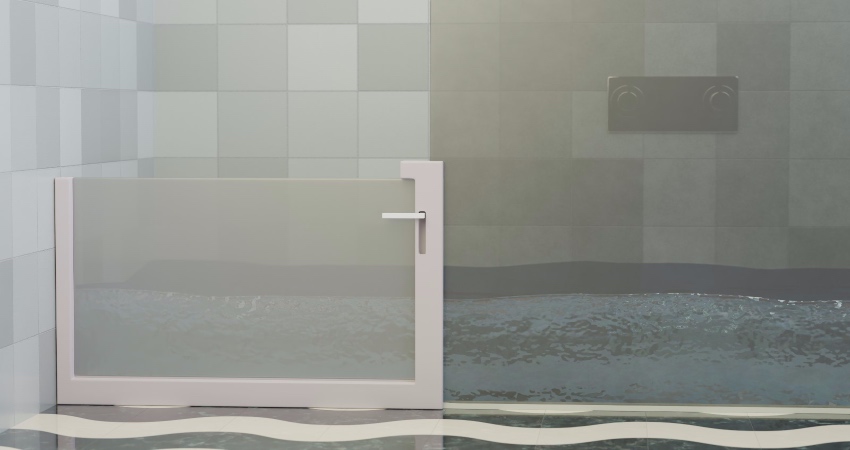

Uno de los modos de realización cuenta con una mampara tipo ventana con su marco, estructura móvil, placa de cierre y maneta.
Los elementos se acoplan a la mampara principal y a la pared correspondiente con medios de pegado o sellantes para que, en la posición de mampara cerrada, el cierre hermético impida la perdida de agua, una vez realizado el llenado hasta la altura deseada por el usuario.

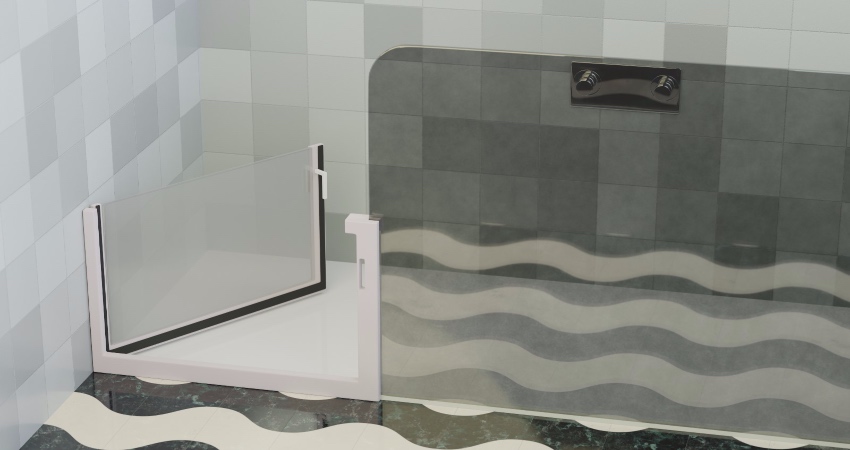

El marco se encuentra abierto por la parte superior para tener acceso libre al plato de ducha, en el tramo vertical más cercano a la mampara se dejará una prominencia de pequeña longitud que será el encaje de la barra de cierre tipo ventana.

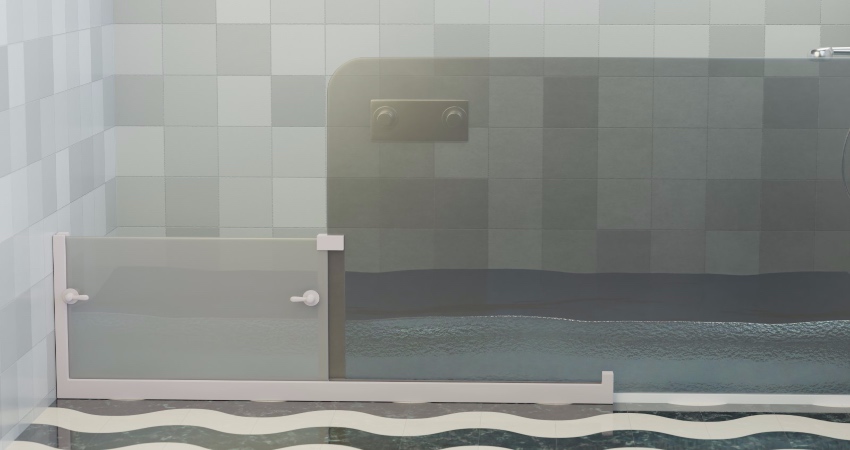

Otro de los modos de realización cuenta con movimientos adyacentes de la mampara principal sobre una estructura fija, limitados por el tope.

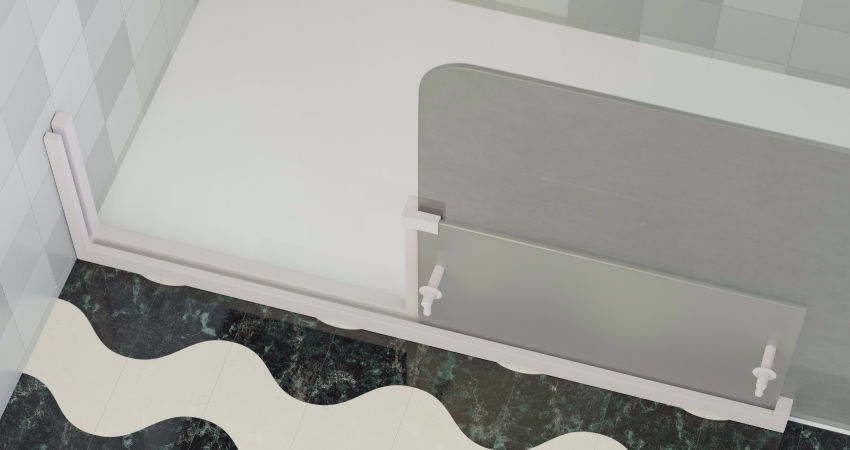

La estructura fija tiene un perfil en U con un tramo vertical pegado a la pared y un tramo horizontal mixto con parte de perfil en U y parte de perfil en L, que estará paralelo a la mampara principal, ya que dicha mampara hace las veces del brazo de la U.
La configuración de la estructura fija hace posible el desplazamiento horizontal de la placa deslizante que queda guiada inferiormente por la ranura en perfil de U y la combinación del perfil en L de la mampara principal.

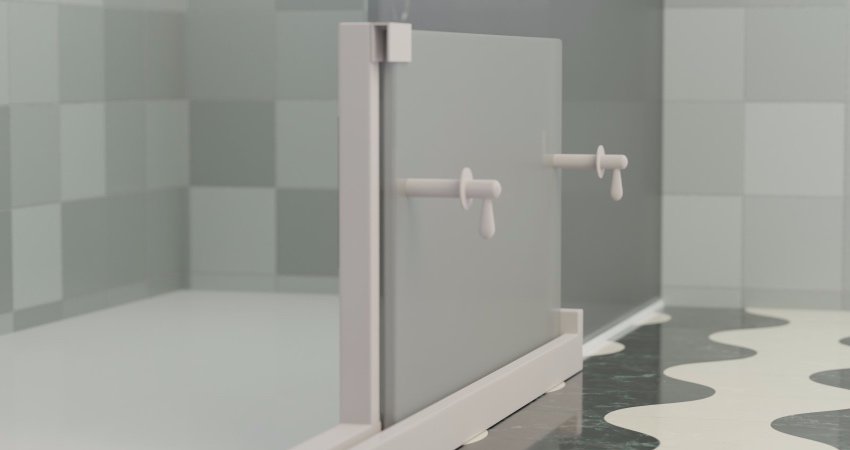

Para evitar las fugas de agua, existe la junta que cierra el tramo horizontal y las dos ramas verticales de la placa deslizantes, es preciso realizar presión en la placa deslizante y la estructura fija y eso se consigue por medio de las manetas de bloqueo y desbloqueo que trabajan en conjunto con las cuñas de apriete.
Cuando se realiza el giro de las manetas, la parte que hace contacto con las cuñas genera el apriete de la placa deslizante sobre la estructura fija, a través de la junta, asegurando el cierre deseado.
Si desea formar parte de este proyecto, invertir e incluso licenciar los derechos de explotación no dude en ponerse en contacto con el Club de Inventores Españoles.
